高頻熱合機/高周波熔接機設計腳踩定位+氣缸助力操作并運用杠杠原理實現雙頭交替使用；平板式機頭運用2個亞德客4V210-08單項電磁閥獨立控制兩個80*100助力氣缸，二聯件可控制氣缸壓力調節，滿足各種塑膠熔接工藝需求；腳踩高頻開關氣缸下降同時高頻電流啟動，熔接過程由時間控制。

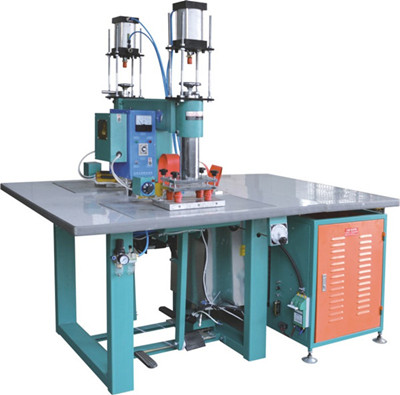

雙頭氣動高頻熱合機圖片（KS-5000T/S KS-8000T/S）
1、通過歐盟CE認證，安全、放心
2、電磁波泄露達到行業安全標準
3、腳踏定位+氣缸助力，定位方便
4、自動過流保護+火花保護系統
5、定制不同形狀模具可生產不同產品
設備應用：

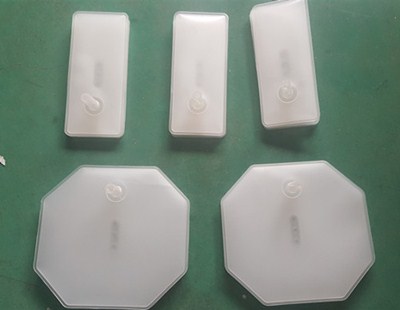

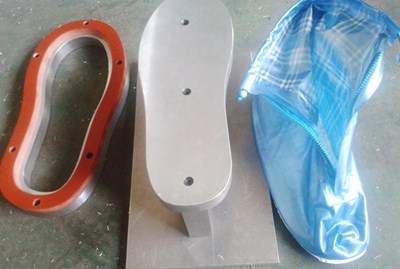

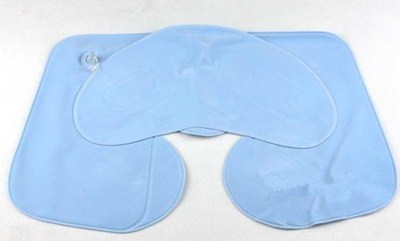

適用于PVC、TPU塑膠熔接或者含30%PVC混合塑膠材料均可加工焊接；適用范圍：皮革壓花、防水鞋套、氣囊袋、卷簾門、刀刮布、充氣氣枕、立體包裝袋以及充氣氣嘴熱合。
運用高頻熱合機工作原理+氣動助力功能非常適合小面積塑膠熔接工藝，配合不同的高頻模具瞬間使塑膠產品達到熔接目的如防水鞋套、TPU氣囊袋以及充氣氣枕等。
高頻熱合機工作原理：
被加工的PVC、TPU塑膠膜在高頻上、下電極之間通過電磁波滲透使塑料相互摩擦生熱發生分子極性化現象，配合高頻模具加上一定壓力就可以達到熱合效果。
1、高頻頻率27.12MHz，符合行業標準
2、雙頭腳踏杠杠原理，交替使用
3、四滾珠卡槽定位，機頭不易擺動
4、工作臺鑄鋁結構，導熱性更佳
5、工作臺實心縫紉機木板
設備型號 | KS-5000T/S KS-8000T/S | 設備功率 | 5KW 8KW |
高壓輸入 | 8.5KVA 13KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動式 |
電子管型號 | 7T85RB 7T69RB | 機械活動行程 | 10mm |
上壓板尺寸 | 150*280mm | 工作臺尺寸 | 350*700mm |
設備外觀尺寸 | 1700*1140*1700mm | 設備重量 | 320KG
|
雙頭腳踏高頻熱合機配置：
1、電子管
精選7T85RB（錦州華光）、7T69RB（江西景光）兩大電子管品牌供選擇，或根據客戶要求采用原裝日本東芝電子管；核心部件電子管具有性能平穩可靠、低故障、節能安全、壽命長等優點；電子管散熱應考慮臺灣三巨風扇品牌。
2、散熱風機
精選臺灣三巨散熱風扇，出風大，噪音小以及使用壽命長，是電子管安全使用的保護傘。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
